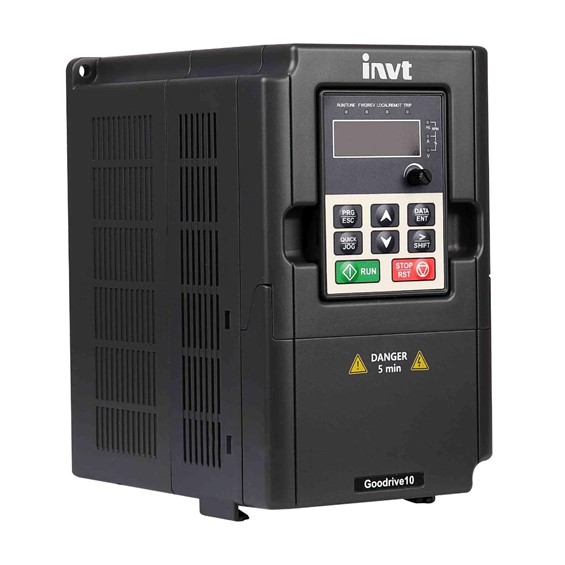

تنظیمات اینورتر INVT
قبل از اقدام برای هرگونه نصب، راه اندازی و تنظیمات اینورتر اینوت در ابتدای کار باید به بررسی نکات ایمنی بپردازیم و آنها را در تمام مراحل رعایت کنیم.
ترمینال های ورودی اینورترهای تک فاز با حروف N و L و برای اینورتر های سه فاز، با حروف S , T و R مشخص شده اند و ترمینال های خروجی در همه انواع تک فاز و سه فاز با حروف U و V و W مشخص شده اند. باید توجه داشت که به هیچ عنوان نباید برق سه فاز یا تک فاز را به این خروجی ها وصل کنیم. قبل از خرید اینورتر باید توجه داشته باشیم که بهتر است توان اینورتر بین 10 تا 15 درصد از بیشتر از توان الکتروموتور انتخاب شود تا از آسیب های احتمالی جلوگیری کنیم.

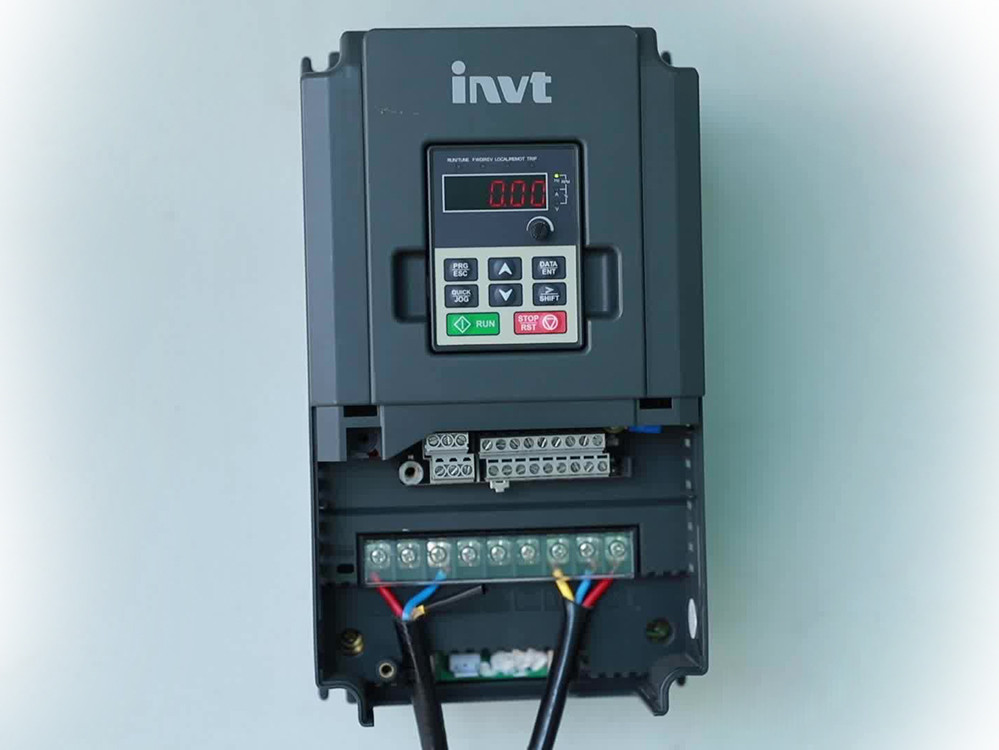

نحوه سیم بندی اینورتر INVT
اینورتر های اینوت به علت قیمت مناسب و همچنین قابلیت های متعدد دارای مشتریان زیادی میباشند؛ این محصولات در رنج توانی 0.2 تا 500 کیلووات تولید میشوند. قبل از راه اندازی این محصول باید بدانیم که هر اینورتر از دو بخش قدرت و کنترل تشکیل شده است، که هر کدام سیم کشی جداگانه ای دارند و در ادامه به معرفی آن ها پرداخته ایم.

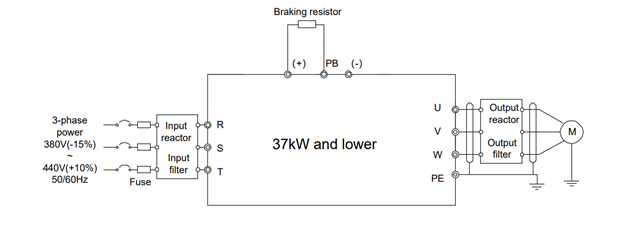

دیاگرام سیم کشی بخش قدرت
در شکل زیر دیاگرام سیم کشی بخش قدرت و تنظیمات اینورتر invt نمایش داده شده است.
- ترمینال های L , N در درایو های تک فاز یه سه فاز، به فاز و نول برق شهر وصل میشود.
- ترمینال های R , S , T در درایو های سه فاز به سه فاز به سه خروجی برق سه فاز وصل میشود.
- از ترمینال های PB , (+) برای اتصال مقاومت ترمز خارجی استفاده میشود.
- ترمینال های (+) , (-) برای اتصال تغذیه خارجی به واحد ترمز خارجی استفاده می شوند.
- ترمینال های U , V ,W خروجی الکتروموتور هستند و باید به مصرف کننده متصل شوند.

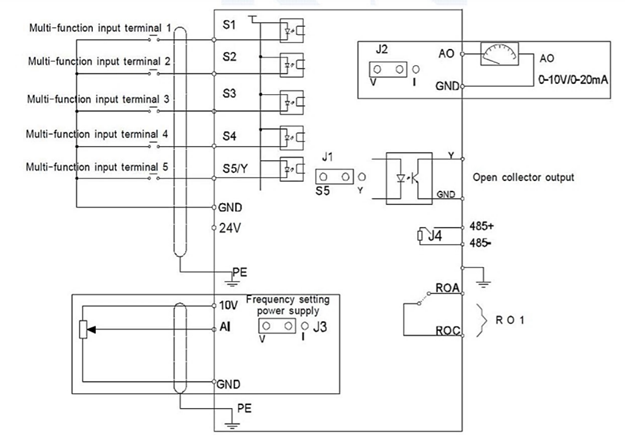

دیاگرام سیم کشی بخش کنترل
در شکل زیر دیاگرام سیم کشی بخش کنترل و تنظیمات اینورتر اینوت GD10 نمایش داده شده است.
- ترمینال های 485+ و 485- پورت های ارتباطی RS485 هستند که از طریق آن و نرم افزار INVT STUDIO میتوان پارامتردهی، اتصال به PLC و فرمان و کنترل را انجام داد.
- ترمینال های S1 , S2 , S3 , S4 , S5 ورودی و خروجی دیجیتال اینورتر میباشند که امپدانس ورودی هر کانال 3.3 کیلو اهم و ولتاژ ورودی آن بین 12-30 ولت DC میباشد.
- ترمینال Y1 خروجی دیجیتال اینورتر میباشد.
- ترمینال 24+ تغذیه 24 ولت DC میباشد که برای تحریک ورودی های دیجیتال استفاده میشود.
- ترمینال 10+ برای اتصال پتانسیومتر خارجی استفاده میشود.
- ترمینال GND برای اتصال به زمین استفاده میشود.
- ترمینال های ROA و ROC کنتاکت هایی هستند که برای فرمان دادن مورد استفاده قرار میگیرند و به هیچ عنوان نباید برای راه اندازی ادوات سنگین مورد استفاده قرار گیرند.
پارامترهای کنترلی و تنظیمات اینورتر INVT
اینورتر های برند اینوت دارای پارامتر های کنترلی متعددی هستند که این عامل باعث کاربرد گسترده آنها در صنعت شده است در ادامه به معرفی گروه های پارامتری مهم آنها می پردازیم. برای دستیابی به اطلاعات تکمیلی برای تنظیمات اینورتر invt باید به منوال و دفترچه فارسی اینورتر INVT مراجعه کنید.

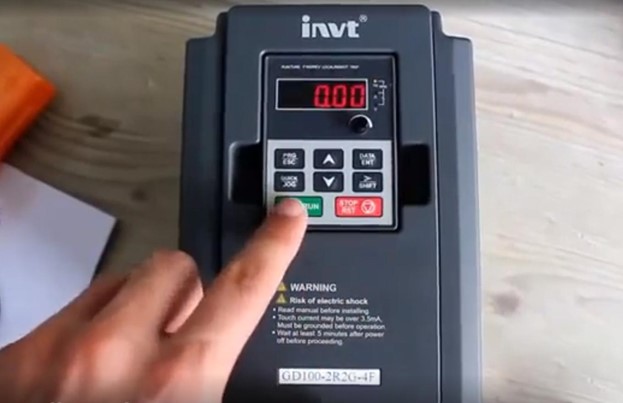

به منظور ظاهر شدن گروه پارامتر P00 می بایست کلید PRG را فشار دهیم. سپس با استفاده از کلید بالا و پایین ، می توان سایر گروه های پارامتری از P01 تا P24 مشاهده نمود و همچنین با استفاده از کلید DATA در کی پد اینورتر میتوانیم، گروه پارامتری را عوض یا انتخاب کنیم.
- برای تنظیم مد کنترلی سرعت و تعیین اینکه این مد به صورت انکودر دار یا بدون انکودر باشد باید گروه پارامتری P00 را تغییر دهیم.
- اگر مقدار پارامتر P00.01 عدد 1 باشد ، توسط ترمینال های S1 و S2 و ... می توان به اینورتر دستور حرکت و توقف در جهت راستگرد و چپگرد داد.
- اگر مقدار پارامتر P00.01 عدد 2 باشد ، فرمان حرکت و توقف از طریق درگاه سریال RS485 داده می شود.
- گروه های پارامتری P03 تا P05 مختص اعمال تغییرات فرکانس میباشند.
- پارامتر P00.11 مربوط به تعیین زمان صعود ACC Time تا رسیدن به فرکانس ماکزیمم میباشد و همچنین پارامتر P0012 مربوط به تعیین زمان نزول یا DEC Time میباشد که از نزول دور الکتروموتور از فرکانس ماکزیمم تا 0 است.
- پارامتر P0013 مربوط به انتخاب جهت گردش میباشد.
- پارامتر P0015 مربوط به حالت Auto Tuning و تنظیم خودکار پارامتر های الکتروموتور استفاده میشود.
- پارامتر P0018 برای برگرداندن پارامترها به وضعیت پیش فرض کارخانه استفاده می شود.
- پارامتر P0101 مربوط تعیین مقدار فرکانس در شروع حرکت میباشد.
- پارامتر های P0103 و P0104 مربوط به جریان و زمان تزریق ترمز DC قبل از استارت اینورتر میباشد.
- پارامتر P0108 مربوط به انتخاب نحوه توقف الکتروموتور میباشد.
- پارامتر های P0501 تا P0508 مربوط به تعیین عملکرد ورودی های S1 تا S8 میباشند.
کاتالوگ و منوال اینورتر اینوت
در بخش قبل به معرفی مهم ترین پارامتر های کنترلی و تنظیمات اینورتر invt پرداختیم که معمولا مورد استفاده قرار میگیرند. البته بهتر است قبل از راه اندازی، حتما به منوال و دفترچه اینورتر اینوت مراجعه کنید.
