نما در استپ موتور یعنی چه

یکی از مهم ترین پارامتر ها در زمان خرید استپ موتور نما در آن ها می باشد که به سایز فلنج استپ موتور اشاره دارد که از ترکیب National Electrical Manufacturers Association گرفته شده است. منظور از نما ابعاد خارجی فلنج بر حسب اینچ می باشد؛ برای مثال موتور نما 23 ابعاد 2.3 در 2.3 اینچ دارد. البته این استاندارد ها بر اساس اینچ در کد گذاری محصولات جدید برند های مختلف در حال کمتر شدن می باشد و بیشتر ترجیح میدهند که بر اساس میلیمتر آن را بیان کنند.

پرکاربرد ترین نما ها در استپ موتور

از مهم ترین و پر استفاده ترین استپ موتور ها:

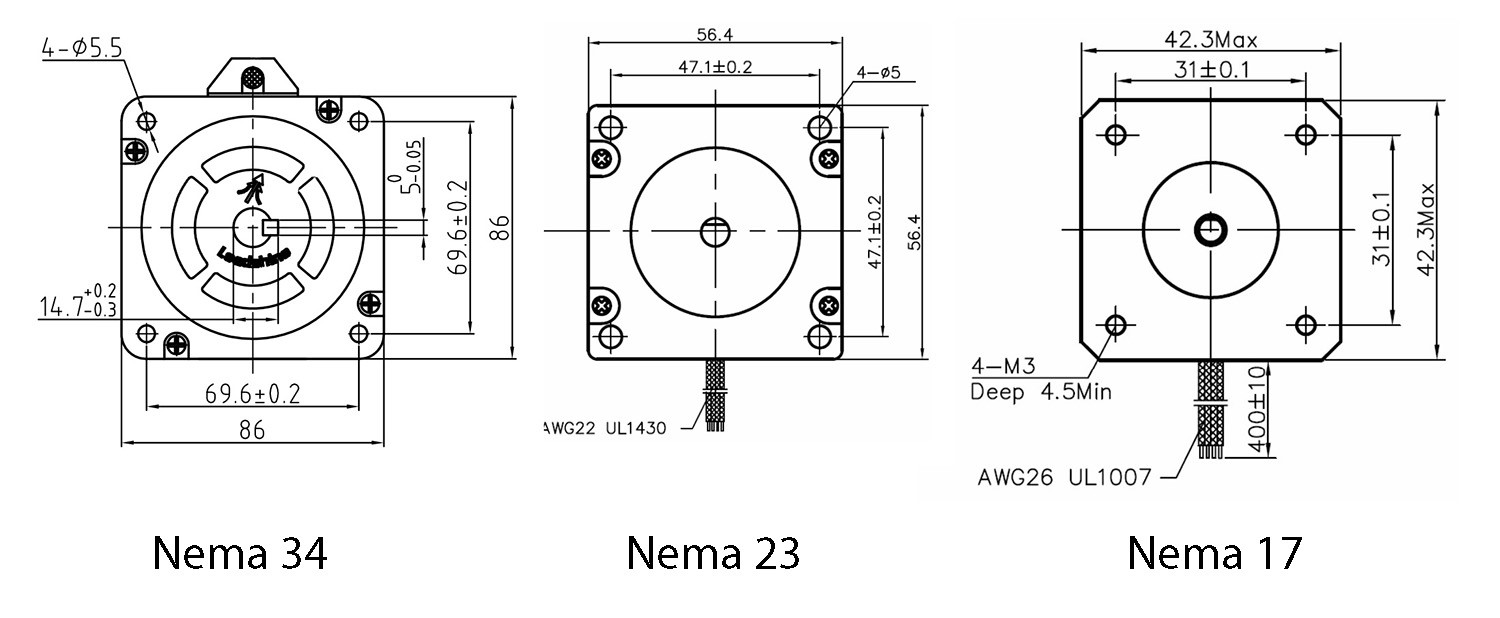

می باشند که ابعاد دقیق استاندارد آن ها در تصویر زیر آمده است:

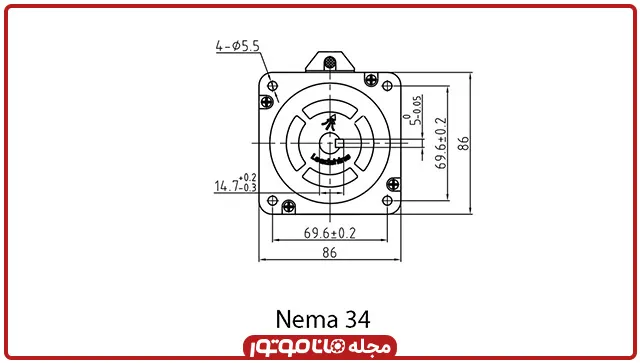

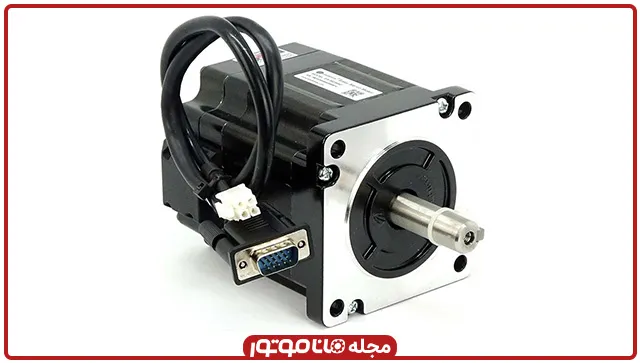

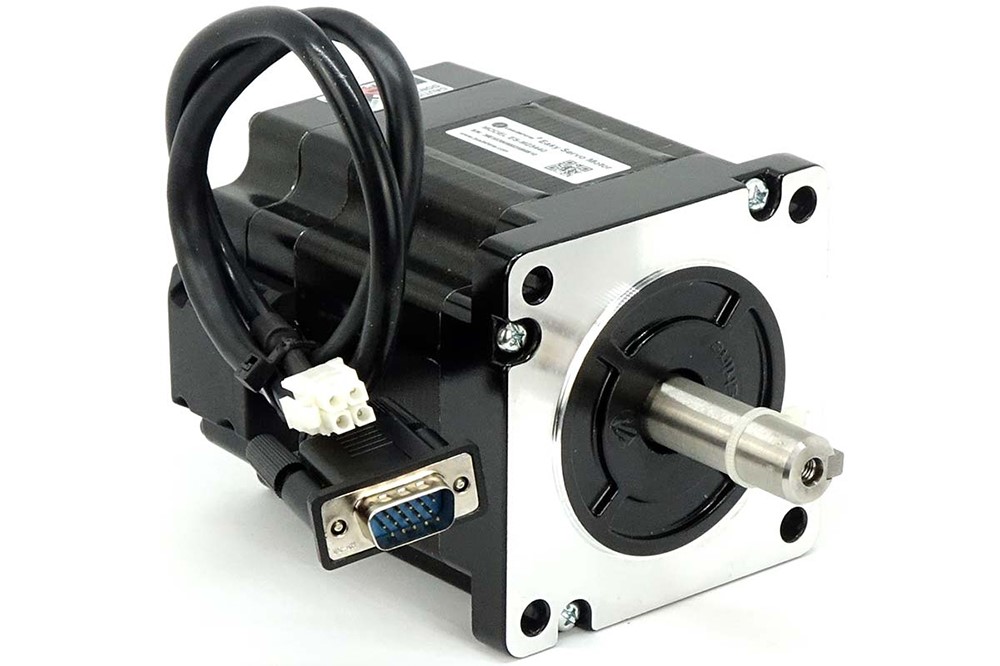

نما 34 استپ موتور

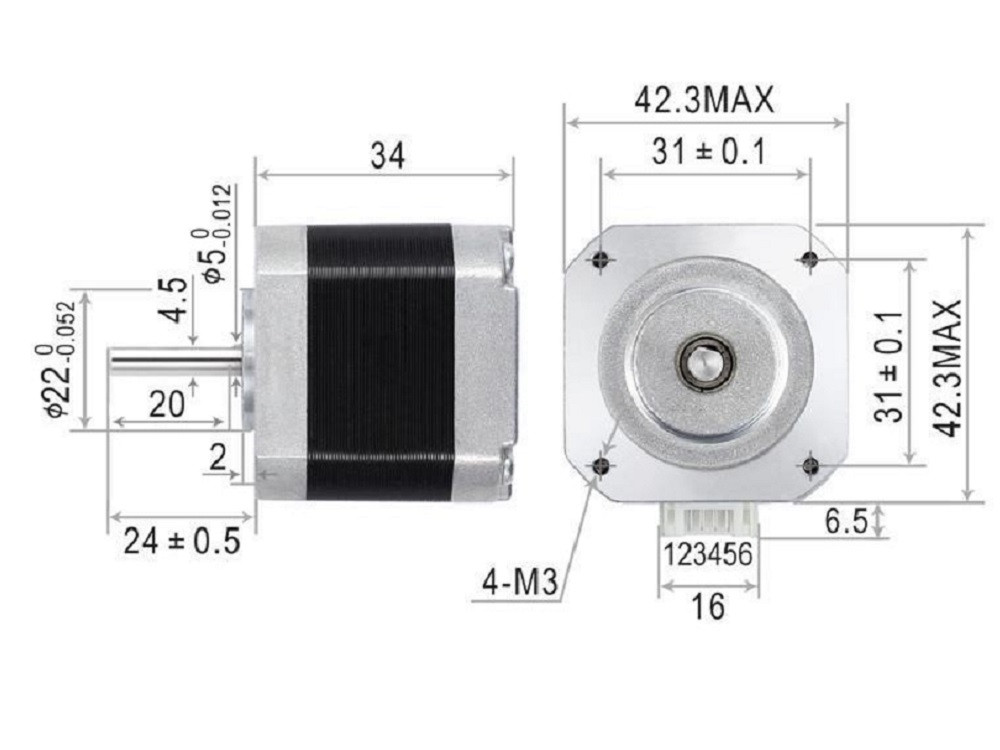

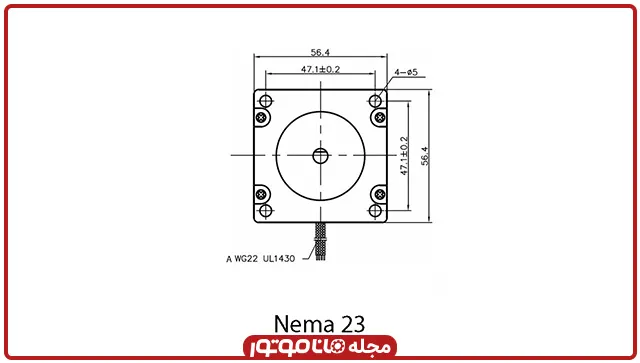

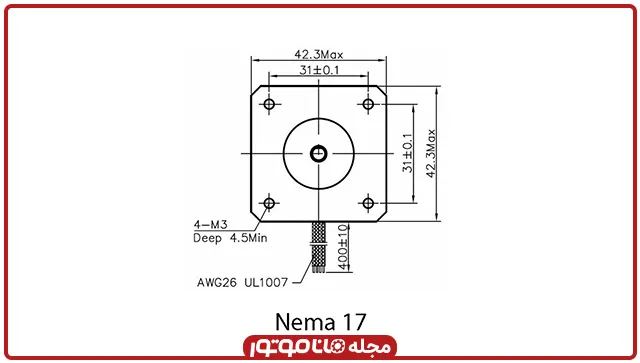

نما 23 استپ موتور نما17استپ موتور

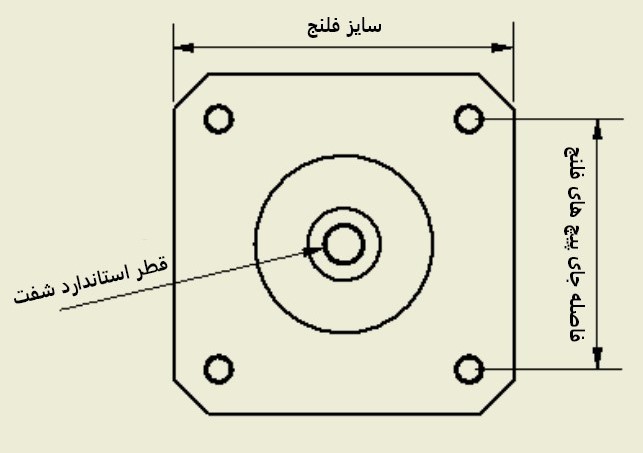

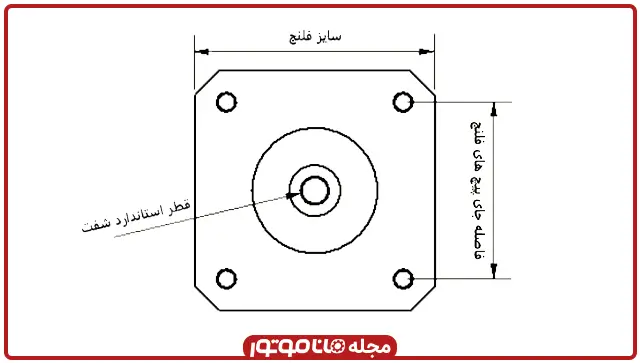

ابعاد استاندارد همه موتورهای استپ


ابعاد استاندارد همه موتورهای استپ

در جدول زیر ابعاد استاندارد فلنج، جای پیچ ها و قطر همه استپر موتور های آمده است:

سایز نما سایز فلنج فاصله جای پیچ های فلنج قطر استاندارد شفت
nema 8 20 میلیمتر 15/4 میلیمتر 4 میلیمتر
nema 11 28 میلیمتر 23 میلیمتر 4/5 میلیمتر
nema 14 35 میلیمتر 26 میلیمتر 4/5 میلیمتر
nema 16 39 میلیمتر 31 میلیمتر 5 میلیمتر
nema 17 42 میلیمتر 31 میلیمتر 4 - 5 میلیمتر
nema 23 57 میلیمتر 47 میلیمتر 6/3 - 8 میلیمتر
nema 24 60 میلیمتر 50 میلیمتر 8 - 12 میلیمتر
nema 34 86 میلیمتر 69/6 میلیمتر

9/5 - 12 - 12/7 - 14 - 15/8 - 16 میلیمتر

nema 42 110 میلیمتر 89 میلیمتر 19 - 22 میلیمتر
